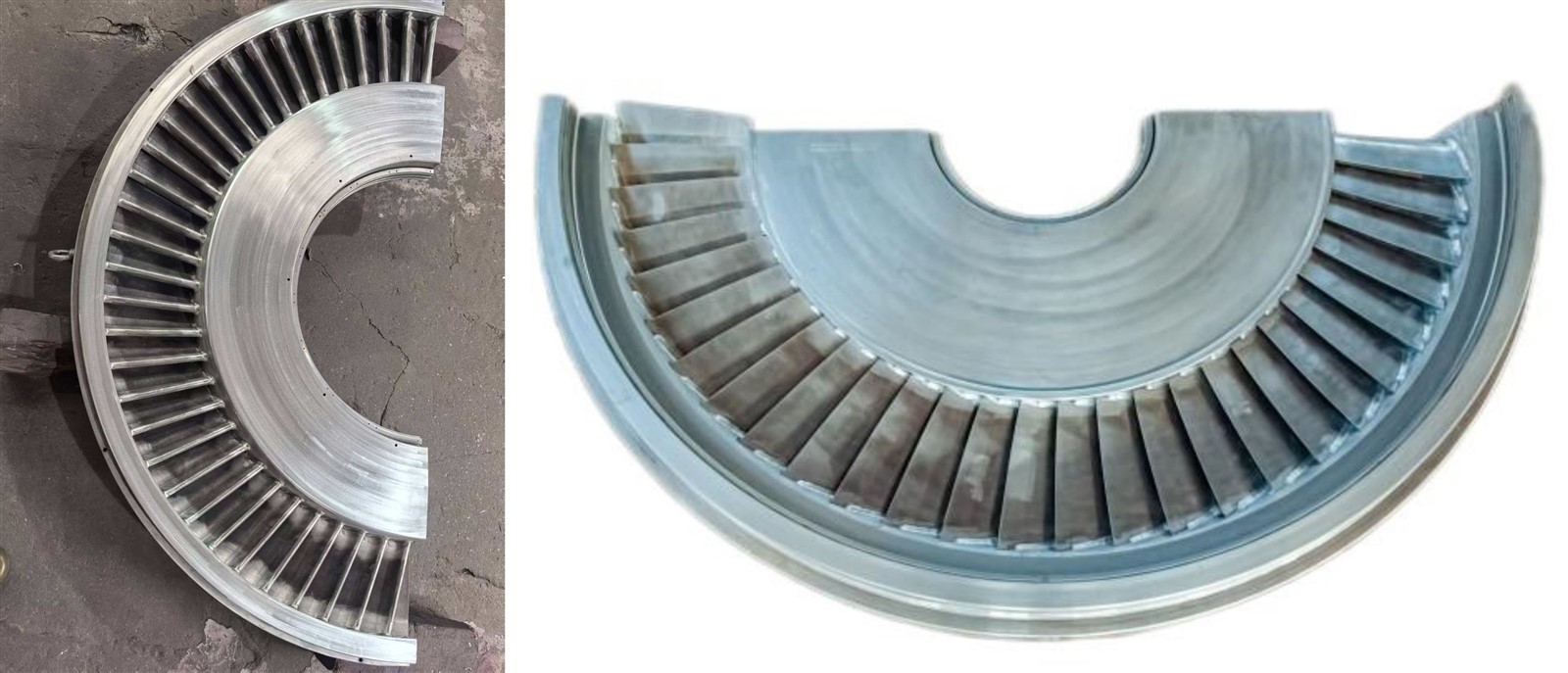

टरबाइन डायाफ्राम



टरबाइन डायाफ्राम भाप टरबाइन के भीतर एक मुख्य घटक बनता है। सिलेंडर के भीतर स्थापित, यह सिलेंडर को अलग-अलग दबाव वाले कई कक्षों में विभाजित करता है। इसके कार्यों में ऊर्जा रूपांतरण, संरचनात्मक समर्थन और सीलिंग शामिल है। निम्नलिखित संरचना, प्रकार, कार्य, डिजाइन आवश्यकताओं (प्रदर्शन और तकनीकी पहलुओं सहित), और रखरखाव को कवर करते हुए एक व्यापक अवलोकन प्रदान करता है।





मुख्य घटक











प्रदर्शन पहलू:





तकनीकी पहलू:







• केन्द्रीकरण समायोजन डायाफ्राम अवकाशों का केन्द्रीकरण डमी शाफ्ट विधि या लेजर कोलिमेटर का उपयोग करके मापा जाता है। शिम को जोड़ने या हटाने या कीवे भरने से सटीक संरेखण प्राप्त किया जाता है। मानक आवश्यकताएँ 0.05 मिमी से कम पार्श्व विचलन को अनिवार्य करती हैं, ऊर्ध्वाधर विचलन को केवल नीचे की ओर अनुमति दी जाती है।
• तीव्र रखरखाव डिज़ाइन नए पेटेंट डिज़ाइन में एक हिंग वाले डायाफ्राम बॉडी का उपयोग किया जाता है, जो मुख्य शाफ्ट को अलग किए बिना तैनाती और रखरखाव को सक्षम बनाता है। समर्थन फ्रेम और रिड्यूसर के माध्यम से स्थिर तैनाती और भंडारण की सुविधा प्रदान की जाती है। जोड़ा गया अनुभाग: टरबाइन डायाफ्राम डिशिंग को संबोधित करना टरबाइन डायाफ्राम डिशिंग, या थर्मल तनाव के कारण विरूपण, उच्च लोड संचालन में एक आम समस्या है। GOINE की मरम्मत प्रक्रिया में सटीक माप के लिए लेजर स्कैनिंग शामिल है, इसके बाद 0.02 मिमी के भीतर समतलता बहाल करने के लिए नियंत्रित गर्मी उपचार किया जाता है। यह डायाफ्राम जीवन को 25% तक बढ़ाता है, जिससे बिजली संयंत्रों में डाउनटाइम कम हो जाता है।
